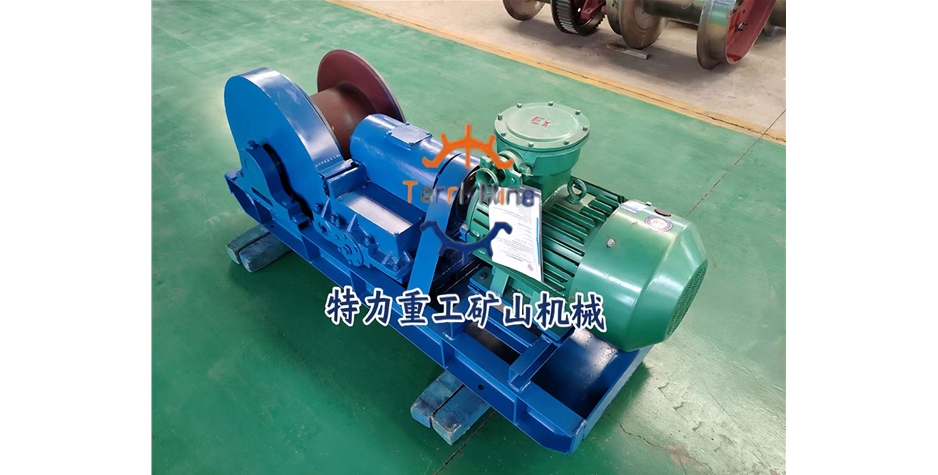

产品名称：回柱绞车
产品规格：JH-5、JH-8、JH-14、JH-20、JH-30、JHMB-14。
产品材质：铸铁等
产品用途：回柱绞车又称慢速绞车，是供煤矿井下采煤工作面回柱放顶之用。
产品特点：JH系列回柱绞车由于它的高度较低重量又轻，特别适用于薄煤层和急倾斜煤层采煤工作面，以及各种采煤工作面回收沉入底板或被矸石压埋的金属支柱。随着机械化采煤
程度的提高，它越来越多地被广泛用于机械化采煤工作面，作为安装、回收牵引各种设备和备件之用。主要型号有：JH-5、JH-8、JH-14、JH-20、JH-30、JHMB-14。
JH系列回柱绞车主要参数：
|
型号 参数 |
JH-5 |
JH-8 |
JH-14 |
JH-20A |
JH-30 |
||
|
钢丝绳平均静张力（KN） |
50 |
80 |
140 |
200 |
300 |
||
|
钢丝绳平均绳速（m/s） |
0.17 |
0.12 |
0.115 |
0.118 |
0.13 |
||
|
卷筒 |
直径×宽度（mm） |
Φ276×272 |
Φ280×230 |
Φ380×310 |
Φ430×550 |
Φ560×550 |
|
|
容绳量（m） |
80 |
100 |
130 |
170 |
220 |
||
|
钢丝绳 |
直径（mm） |
15.5 |
17 |
21.5 |
24.5 |
30 |
|
|
结构 |
绳6×19 |
绳6×19 |
绳6×19 |
绳6×19 |
绳6×19 |
||
|
公称抗拉强度（MPa） |
1550 |
1550 |
1550 |
1550 |
1550 |
||
|
隔爆型电动机 |
型号 |
YBJ7.5-4 YBK3-132M-4 |
YBK3-160m-6 |
YBK3-200L1-6 |
YBK3-200L2-6 |
YBK3-280S-6 |
|
|
功率（kW） |
7.5 |
7.5 |
18.5 |
22 |
45 |
||
|
电压（V） |
380/660 |
380/660 |
380/660 |
380/660 |
380/660 |
||
|
转速（r/min） |
1450 |
970 |
970 |
970 |
980 |
||
|
传动比 |
157 |
181.17 |
188 |
259.96 |
269.123 |
||
|
外型尺寸：长×宽×高（mm） |
1450×512×515 |
1550×530×570 |
1955×680×815 |
2560×968×797 |
3300×1078×1034 |
||
|
绞车重量（包括电机）（kg） |
620 |
650 |
1350 |
2600 |
4460 |
||
|
配套电气用户自备 |
隔爆磁力 起动器 |
QEZ-80/660（380） |
QEZ-80/660（380） |
QEZ-80/660（380） |
QEZ-80/660（380） |
QEZ-80/660（380） |
|
|
隔爆控制按钮 |
BZA-5/127-3 |
BZA-5/127-3 |
BZA-5/127-3 |
BZA-5/127-3 |
BZA-5/127-3 |
||
