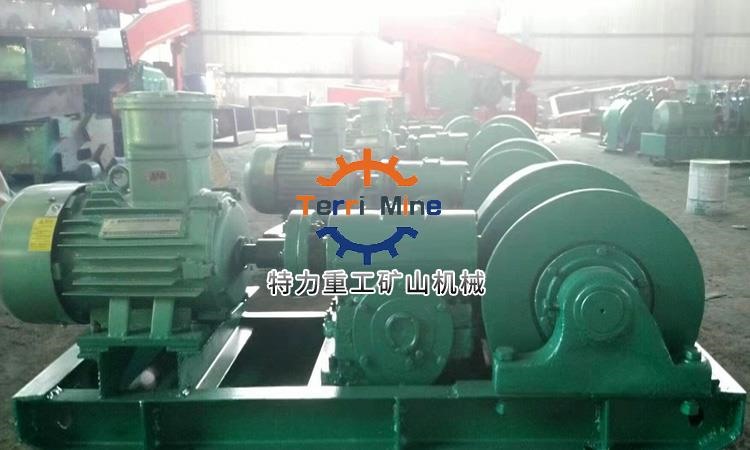

JH-8回柱绞车

名称:JH-8回柱绞车

详细信息

为了更好的展现产品请配合完善:
产品名称:回柱绞车
产品规格:JH-5、JH-8、JH-14、JH-20、JH-30、JHMB-14。
产品材质:铸铁等
产品用途:回柱绞车又称慢速绞车,是供煤矿井下采煤工作面回柱放顶之用。
产品特点:JH系列回柱绞车由于它的高度较低重量又轻,特别适用于薄煤层和急倾斜煤层采煤工作面,以及各种采煤工作面回收沉入底板或被矸石压埋的金属支柱。随着机械化采煤
程度的提高,它越来越多地被广泛用于机械化采煤工作面,作为安装、回收牵引各种设备和备件之用。主要型号有:JH-5、JH-8、JH-14、JH-20、JH-30、JHMB-14。
JH系列回柱绞车主要参数:

型号

参数

JH-5

JH-8

JH-14

JH-20A

JH-30

钢丝绳平均静张力(KN

50

80

140

200

300

钢丝绳平均绳速(m/s

0.17

0.12

0.115

0.118

0.13

卷筒

直径×宽度(mm

Φ276×272

Φ280×230

Φ380×310

Φ430×550

Φ560×550

容绳量(m

80

100

130

170

220

钢丝绳

直径(mm

15.5

17

21.5

24.5

30

结构

6×19

6×19

6×19

6×19

6×19

公称抗拉强度(MPa

1550

1550

1550

1550

1550

隔爆型电动机

型号

YBJ7.5-4

YBK3-132M-4

YBK3-160m-6

YBK3-200L1-6

YBK3-200L2-6

YBK3-280S-6

功率(kW

7.5

7.5

18.5

22

45

电压(V

380/660

380/660

380/660

380/660

380/660

转速(r/min

1450

970

970

970

980

传动比

157

181.17

188

259.96

269.123

外型尺寸:长×宽×高(mm

1450×512×515

1550×530×570

1955×680×815

2560×968×797

3300×1078×1034

绞车重量(包括电机)(kg

620

650

1350

2600

4460

配套电气用户自备

隔爆磁力

起动器

QEZ-80/660380

QEZ-80/660380

QEZ-80/660380

QEZ-80/660380

QEZ-80/660380

隔爆控制按钮

BZA-5/127-3

BZA-5/127-3

BZA-5/127-3

BZA-5/127-3

BZA-5/127-3


型号

JHMB-14

外层钢丝绳最大静张力  KN

140

钢丝绳平均静张力   KN

170

钢丝绳平均速度     m/s

0.10

卷筒尺寸           mm

Ф400×302

钢丝绳直径        mm

21.5

容绳量              m

150

结构

绳6×19

传动比

175

钢丝绳公称抗拉强度  MP

1670

电动机规格型号

YBK3-200L2-6

功率                KW

22

转速               r/min

740

电压

380V/660V  660/1140V

外形尺寸(长*宽*高)  mm

2688×930×1100

绞车质量(包括电动机) Kg

2432
